■特点:
● 优良的捕集效率
● 轻松选择适合机型● 可提供SUS规格的水槽及整机

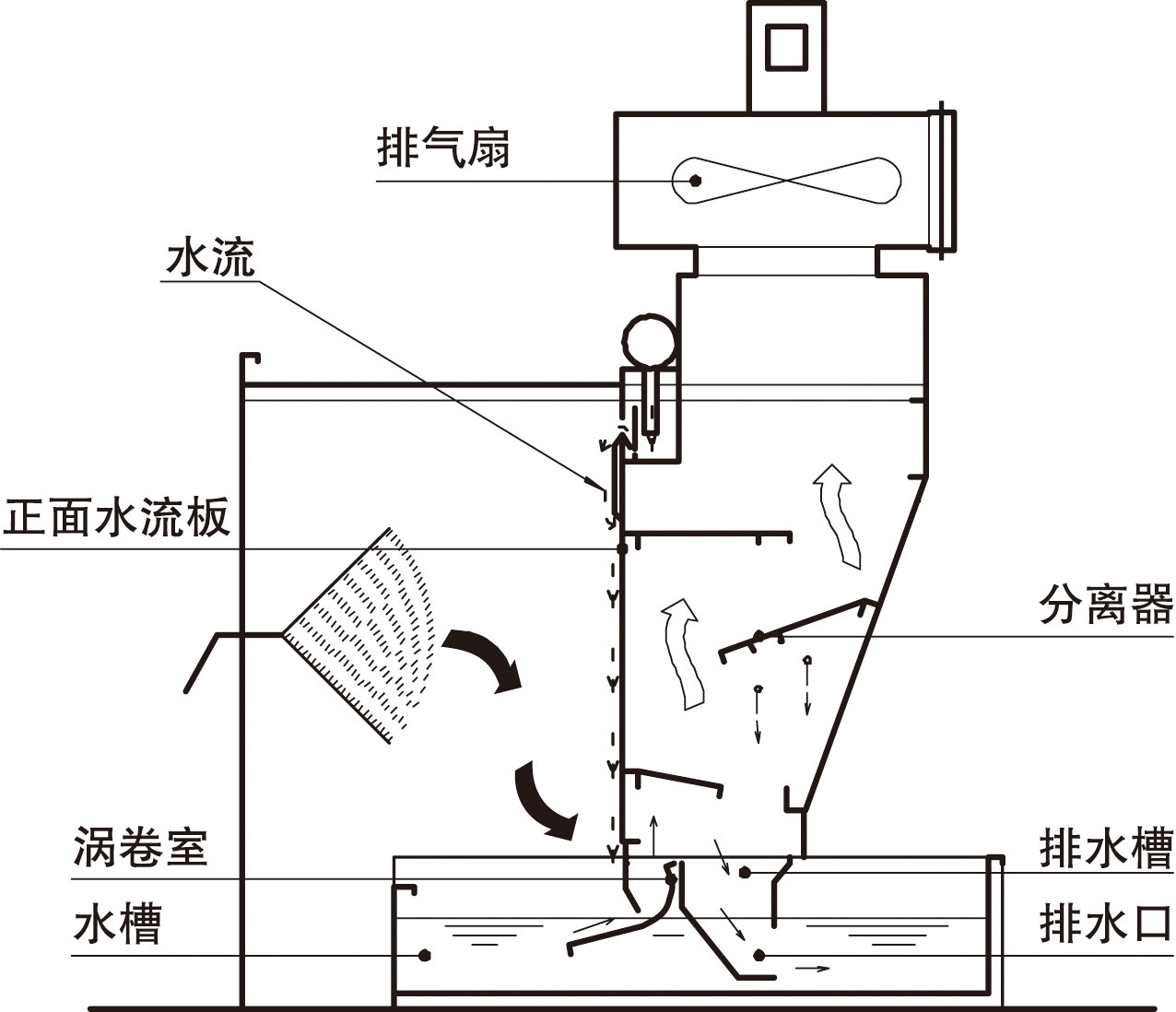

■收集原理：
颗粒大且重的高速涂料雾沫与正面水流板上的水流相碰撞进行收集。其余的涂料雾沫与空气一起被风扇的吸力吸入喷房主体内，再受到涡卷室半圆面上的离心力作用，碰撞在水膜上进行收集。未碰撞水膜的涂料雾沫会碰撞在涡卷室前端产生的水滴上进行收集。水滴会碰撞在三级分离器上进行收集，然后经排水槽的排水口返回水槽的背面。

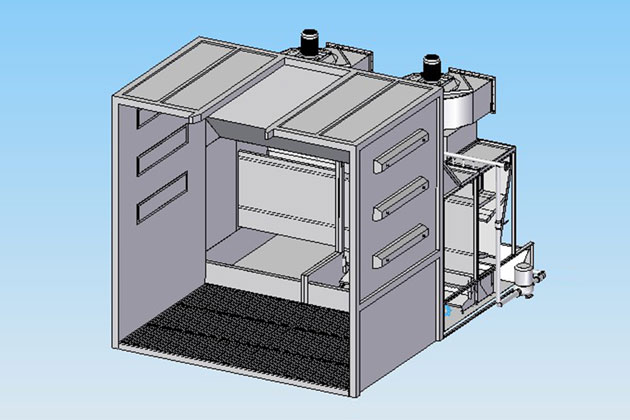

■结构图：
|
项目 |
型号 |
|||||
|
VBW-15D |
VBW-20D |
VBW-25D |
VBW-30D |
VBW-40D |
||
|
捕集率（％） |
三聚氰胺涂料 |
97(参考值) |
||||
|
硝基漆 |
96(参考值) |
|||||
|
丙烯酸涂料 |
93(参考值) |
|||||
|
聚氨脂涂料 |
95(参考值) |
|||||
|
噪音 |
前面 1.5m |
84 |
84 |
85 |
86 |
88 |
|
侧面 1.5m |
79 |
76 |
78 |
80 |
84 |
|
|
排气 |
种类 |
涡轮风机(马达直接式) |
||||
|
号数 |
#3 |
#4 |
#4 |
#4 |
#4 1/2 |
|
|
风量 (m3/min) |
110 |
145 |
180 |
215 |
290 |
|
|
马达型号 |
全封闭外扇形 380v 4P |
|||||
|
输出(kW) |
3.7 |
5.5 |
11 |
|||
|
泵 |
种类 |
管路泵 |
||||
|
马达型号 |
全封闭外扇形380V 2P |
|||||
|
输出(kW) |
1.5 |
2.2 |
3.7 |
|||
|
喷房点检窗 |
2处 |
4处 |
||||
|
喷房涂装色 |
N-7.5(灰色) |
|||||
|
水量(L) |
890 |
1195 |
1480 |
1780 |
2365 |
|
|
主体重量(kg) |
640 |
740 |
850 |
880 |
1200 |
|
|
运行重量(kg) |
1530 |
1935 |
2330 |
3320 |
3565 |
|

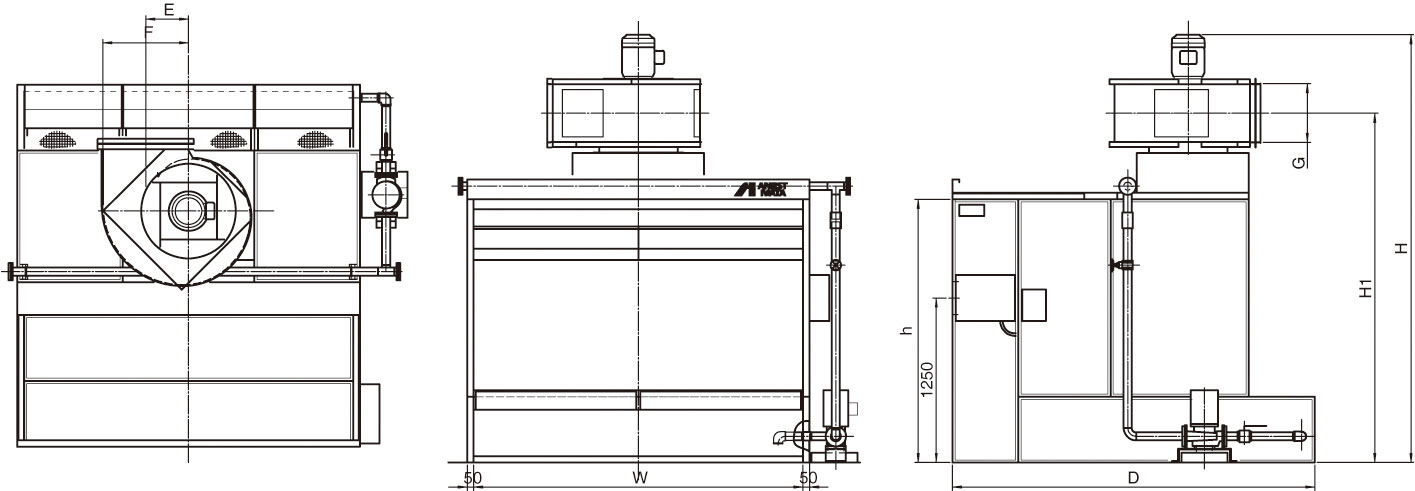

尺寸：
|
项目 |
型号 |
|||||
|
VBW-15D |
VBW-20D |
VBW-25D |
VBW-30D |
VBW-40D |
||
|
喷房 |
正面宽度(W) |
1500 |
2000 |
2500 |
3000 |
4000 |
|
总进深(D) |
2750 |
|||||
|
水槽进深 |
2250 |
|||||
|
进高(h) |
2000 |
|||||
|
整体高度(H) |
2890 |
2890 |
2995 |
2995 |
3100 |
|
|
排气 |
风机中心的高度(H1) |
2357 |
2357 |
2385 |
2385 |
2412 |
|
B |
390 |
460 |
460 |
460 |
500 |
|
|
C |
437 |
510 |
510 |
510 |
550 |
|
|
E |
285 |
325 |
325 |
325 |
364 |
|
|
法兰内框尺寸(F×G) |
572×386 |
652×441 |
652×441 |
652×441 |
730×496 |
|
